排水管道非开挖修复工艺分类及施工流程
行业统一分为局部点状修复、整段内衬修复、管道置换（非开挖碎管法） 三大类，合计7种主流工艺，市政工程通用标准如下：
一、局部点状修复（只修补破损点位，不整段翻新）

局部树脂固化
适用：单处裂缝、孔洞、接口渗漏，中小口径圆管
工艺：
1. 管道清淤、气囊封堵降水，CCTV机器人精准定位破损位置；

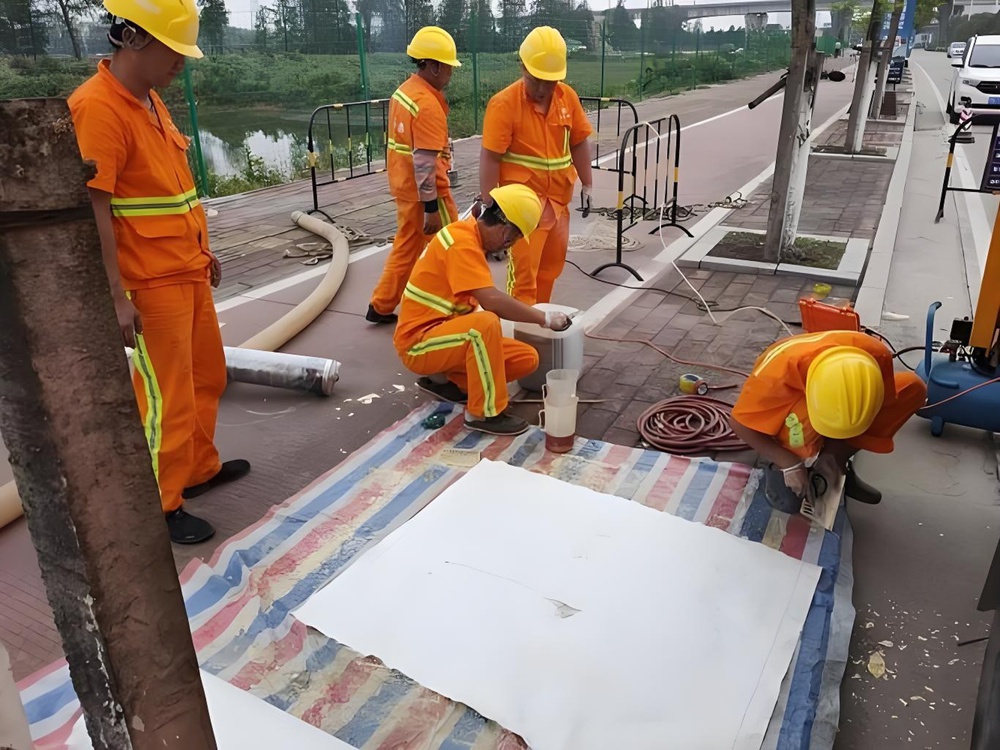

2. 玻纤裁剪成修复毡，浸透光敏树脂，包裹充气修复气囊；
3. 牵引设备将气囊推送至病害处，充气使玻纤毡紧密贴合管壁；
4. 管内紫外灯照射快速固化树脂；
5. 气囊泄压拉出，机器人复检，完成单点防渗补强。

不锈钢双胀环（快速锁修复）
适用：管道接口脱节、环向裂缝、接口渗水，混凝土污水管
工艺：
1. 清管降水，工人下井清理破损接口，打磨管壁杂物；
2. 预制双层不锈钢锁环，内侧配套遇水膨胀橡胶密封条；

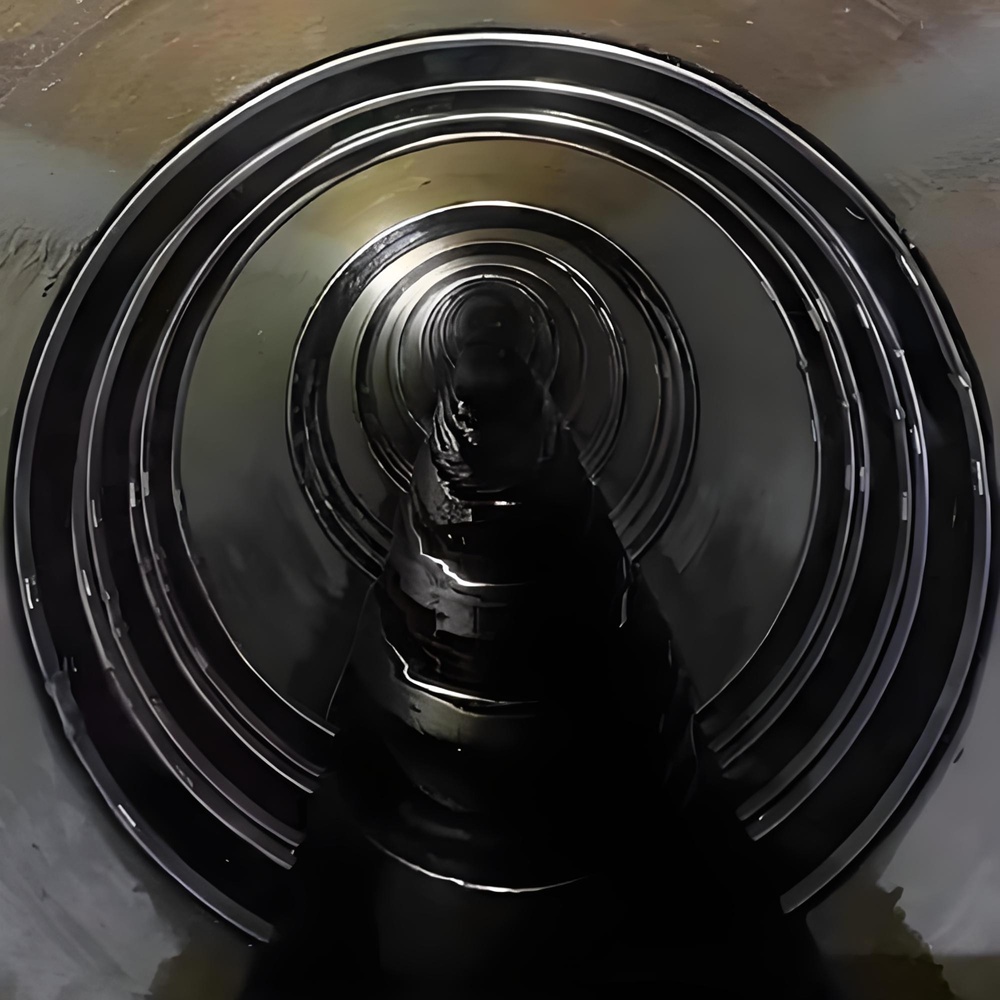

3. 将钢套对准破损接口，机械工具扩张钢环，压紧管道内壁；
4. 橡胶条遇水膨胀封堵缝隙，完工可立即通水，无需固化等待。
聚氨酯注浆修复
适用：管道外壁地下水渗漏、土体空洞，小管径无法下人场景
工艺：
1. 地面钻孔或井下开孔，对准渗漏缝隙；
2. 高压设备注入聚氨酯注浆液，浆液接触地下水快速发泡膨胀；
3. 填充管壁外侧土体空隙，阻断外部渗水通道；仅止水，无结构加固能力。

二、整段内衬修复（全管道整体翻新，结构性修复）
紫外光原位固化UV-CIPP
适用：雨污管网、小区支管、城市主干道管道，圆形/矩形/蛋形管
工艺：
1. 上下游气囊封堵，抽干管内积水，高压冲洗管道，CCTV检测；
2. 工厂预制浸透光敏树脂的玻纤软管，从检查井拉入旧管道；
3. 空压机充气撑开软管，完全贴合原有管壁；
4. 紫外灯爬行器匀速行进，照射树脂形成高强度玻璃钢内衬；
5. 切除管道两端多余内衬，管口密封，闭水试验验收。

热水翻转固化CIPP（传统热固化）
适用：大口径箱涵、异形老旧管道
工艺：
1. 管道清淤降水预处理；
2. 利用水压将树脂玻纤软管翻转送入旧管，水压支撑软管紧贴管壁；
3. 通入高温热水或蒸汽加热，缓慢加热使树脂固化成型；
4. 管道冷却后排干积水，修剪两端内衬，完成修复。缺点：工期长、污水易污染路面。

螺旋缠绕内衬修复
适用：大口径管道、变形管道、箱涵，可带少量积水施工
工艺：
1. 井下放置缠绕成型设备，PVC或钢塑复合带状型材送入设备；
2. 型材在管内连续螺旋咬合拼接，现场形成全新独立内衬管；
3. 新旧管道之间的空隙灌注水泥浆液填充密实；
4. 浆液凝固后形成复合承重结构，修复管道变形、轻微坍塌。

HDPE缩径穿插内衬法
适用：直线无严重变形污水主管，长距离整体改造
工艺：
1. 将全新HDPE管道通过专用设备挤压缩小外径；
2. 牵引设备把缩径PE管完整拉入原有旧管道；
3. 释放挤压力，PE管自然回弹膨胀贴合管壁；
4. 新旧管缝隙注浆填充固定，耐腐蚀、使用寿命长。

三、非开挖碎管置换（管道更换工艺）
碎管法更换管道
适用：老旧破损严重、无法内衬修复，需要更换更大口径管道
工艺：
1. 两端检查井布置碎管设备，牵拉破碎头；
2. 破碎头行进中将原有旧管道破碎，碎渣挤压进周边土体；
3. 破碎头后方同步牵引全新HDPE实壁管，一次性完成旧管破碎、新管铺设；全程不开挖路面。
